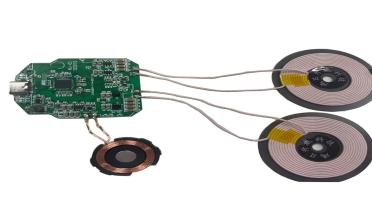

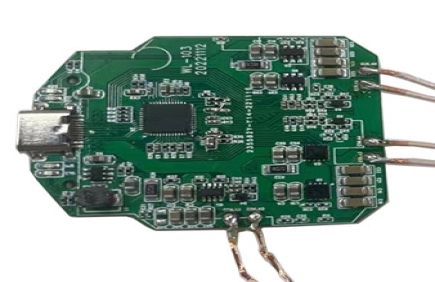

诺芯盛科技近期推出一款基于英集芯SOC芯片IP6862设计的一芯多充无线充电方案，可同时给手机、手表、TWS等三种设备实现无线充电，功率15W+5W+3W，并且最大可达30W无线充电发射功率。

        诺芯盛一芯多充无线充电方案IP6862是一款能同时给多种无线充接收设备，实现同步充电的无线充电发射端方案。高度集成的单颗SOC芯片即可实现，外围非常简单，仅需MOS管及电阻电容器件、无线充发射线圈等必要电子元器件。不但能节约BOM成本，而且可以帮助客户快速布局设计，非常适合给小空间、高效无线充电发射的环境使用。难能贵的是一芯多充无线充电方案IP6862还是一款符合WPC联盟QI新标准，可过BPP（5W）、EPP（15W）认证标准，兼容苹果7.5W、三星、华为10W等。

【一】一芯多充无线充电方案IP6862芯片简介：

       一芯多充无线充电方案IP6862是一款支持一芯多充的无线充电发射端控制SOC芯片，内部集成32位MCU、ADC、Timer、I2C、H桥驱动、ASK解调&解码以及丰富的IO资源，可以定制各类Qi协议无线充电方案并通过认证测试。

【二】一芯多充无线充电方案IP6862芯片特性：

（一）支持WPC最新标准

（1）支持Qi协议BPP，EPP认证

（二）工作电压

（1）4V ~ 20V

（三）支持单路最大30W应用

（四）支持多种一芯多充拓扑

（1）15W + 15W

（2）15W + 15W + 3W

（3）功率向下兼容

（五）集成2套H桥驱动

（1）一套4N H桥驱动

（2）一套2P2N H桥驱动

（六）集成内部电压&电流解调

（1）3路电压ASK解调

（2）2路电流ASK解调

（七）支持低功耗模式

（八）支持FOD异物检测功能

（1）静态FOD检测

（2）动态FOD检测

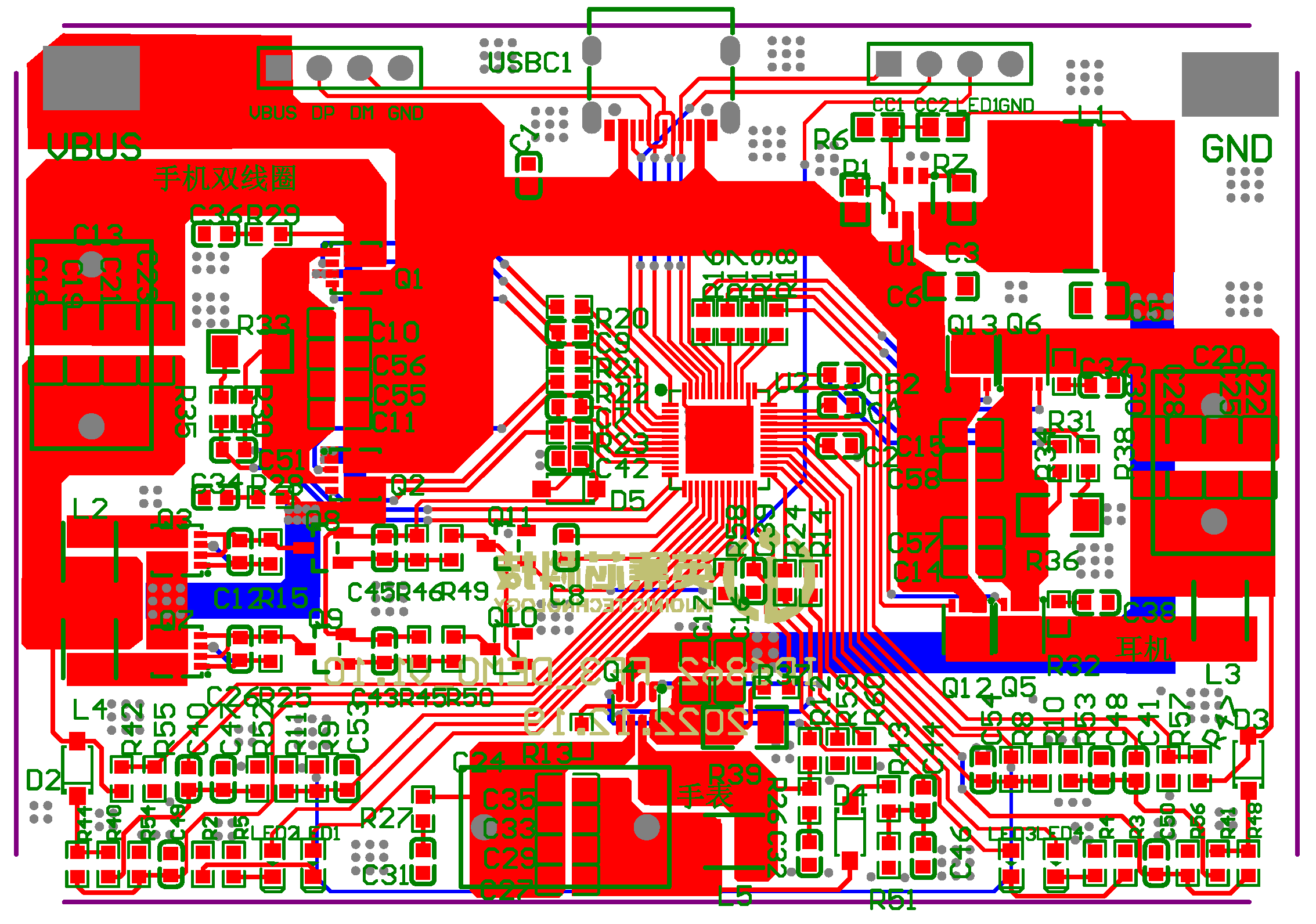

【三】一芯多充无线充电方案IP6862画板资料之PCB简图：

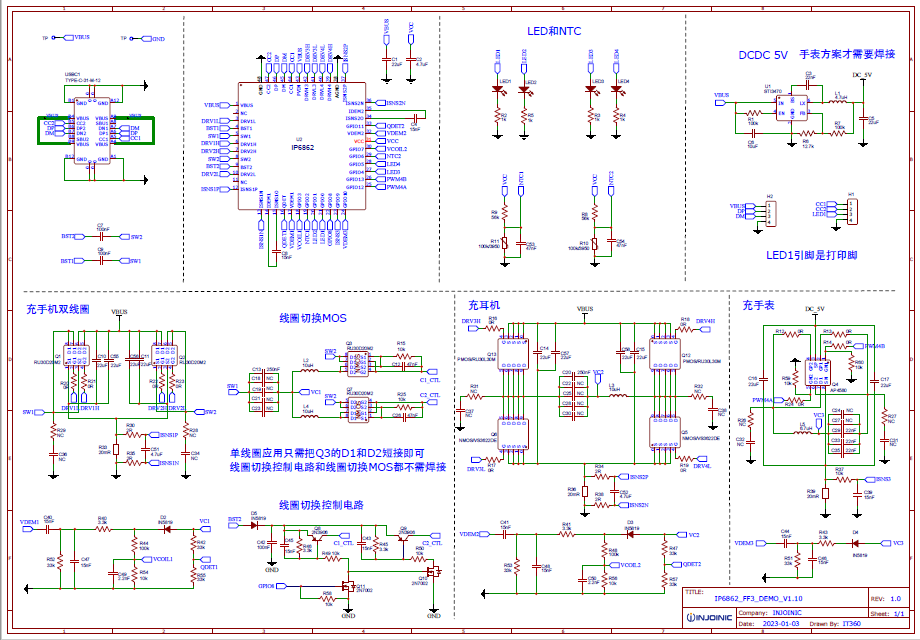

【四】一芯多充无线充电方案IP6862画板资料之简化应用原理图：

诺芯盛一芯多充无线充电方案IP6862画板资料之DEMO资料下载
