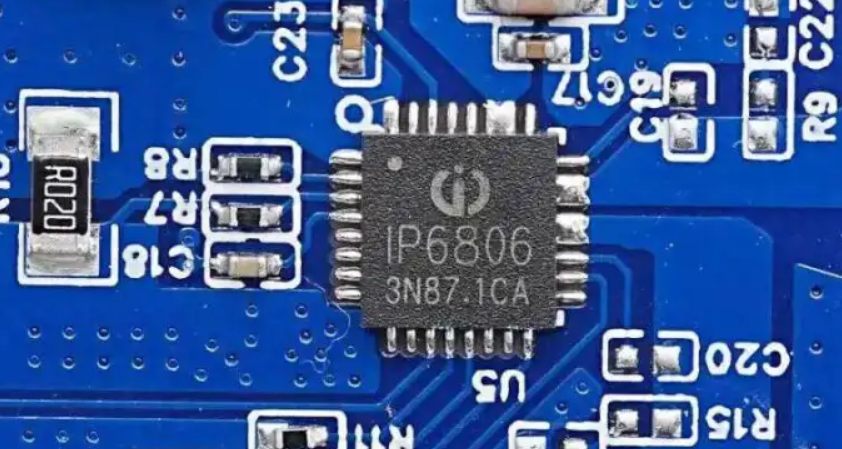

一、英集芯ip6806规格书详解之芯片简介：

    IP6806是一款无线充电发射端控制SoC芯片，兼容WPC Qi v1.2.4最新标准，支持A11或A11a线圈，支持5W、苹果7.5W、三星10W充电。IP6806通过analog ping检测到无线接收器，并建立与接收端之间的通信，则开始功率传输。IP6806解码从接收器发送的通信数据包，然后用PID算法来改变振荡频率从而调整线圈上的输出功率。一旦接收器上的电池充满电时， IP6806终止电力传输。

   IP6806片内集成全桥驱动电路和全桥功率MOS，电压&电流两路ASK通讯解调模块；方案集成度高，可显著降低方案尺寸和BOM成本。

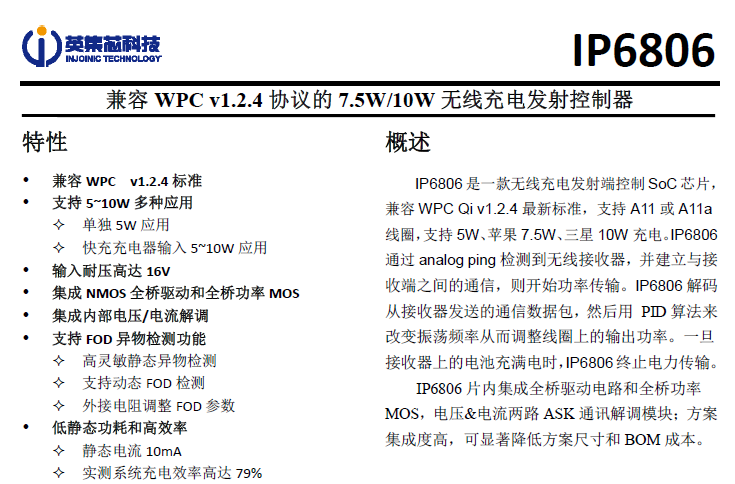

二、英集芯ip6806规格书详解之芯片特性：

（一）兼容WPC v1.2.4标准

（二）支持5~10W多种应用

（1）单独5W应用

（2）快充充电器输入5~10W应用

（三）输入耐压高达16V

（四）集成NMOS全桥驱动和全桥功率MOS

（五）集成内部电压/电流解调

（六）支持FOD异物检测功能

（1）高灵敏静态异物检测

（2）支持动态FOD检测

（3）外接电阻调整FOD参数

（七）低静态功耗和高效率

（1）静态电流10mA

（2）实测系统充电效率高达79%

（八）兼容NPO电容和CBB电容

（九）针对供电能力不足的USB电源有动态功率调整功能（DPM）

（1）支持低至5V 500mA的充电器

（十）输入过压，过流保护功能

（十一）支持快充输入请求

（十二）最多可支持3路LED指示

（十三）封装5 mm×5 mm 0.5pitch QFN32

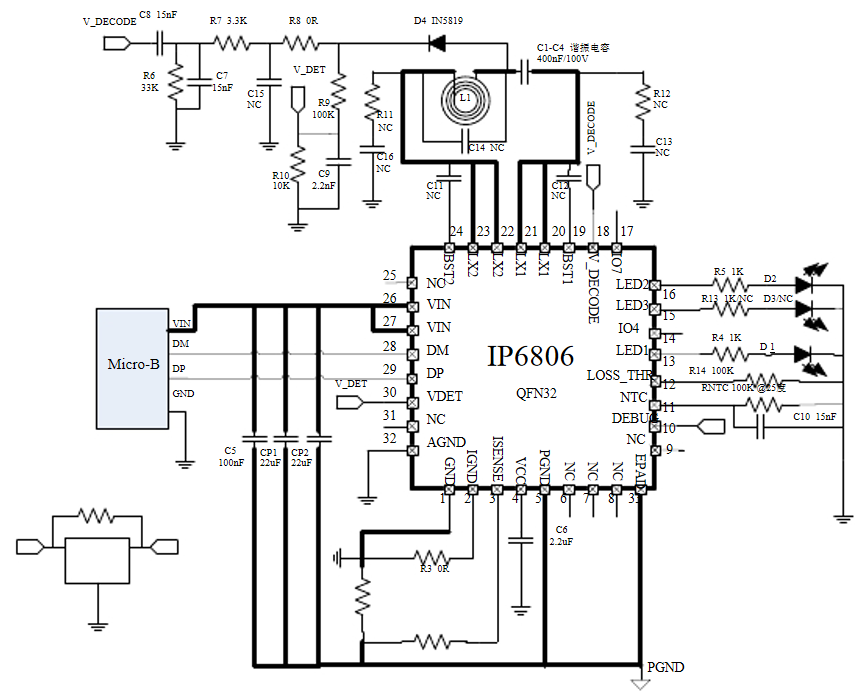

三、英集芯ip6806规格书详解之典型电路设计示意图：

温馨提示：

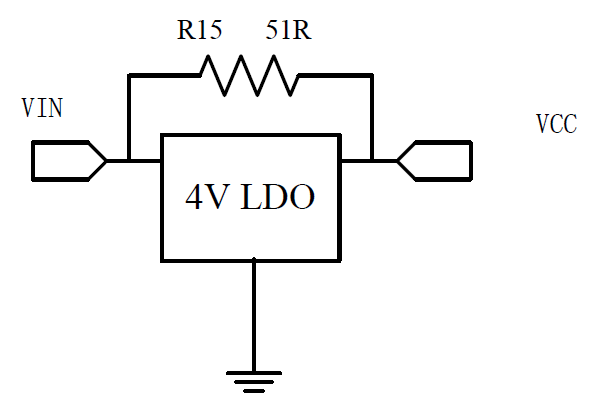

（1）VIN是5V输入供电时，且LED电流小于5mA，VCC 可由5V经R15=51R电阻供电，可以不用LDO；

（2）VIN是9V输入供电时，或LED灯的电流大于5mA， 则VCC必须要由4V LDO供电，R15电阻不贴NC；

四、英集芯ip6806芯片应用场景：

   （1）背夹、无线充电底座

   （2）车载无线充电设备

       如需了解更多关于英集芯ip6806无线充电发射端SOC芯片资料，请下载原厂pdf规格书资料，诺芯盛可为您提供ip6806芯片样品、无线充方案设计及技术支持等。
