电磁感应式无线充电系统的工作原理

返回列表 来源：无线充方案发布日期： 2024-08-08

随着科技的不断发展，无线充电技术已经逐渐走进了我们的生活。其中，电磁感应式无线充电系统是一种非常先进的充电方式，它通过电磁感应原理实现的能量传输，为我们的电子设备提供了便捷、高效的充电方式。那么，电磁感应式无线充电系统的工作原理究竟是怎样的呢？本文将为您详细解析。

一、电磁感应原理

电磁感应原理是电磁学中的一个基本原理，它是指在磁场中，导体内部会产生电流。当磁通量随时间变化时，导体内部会产生感应电动势，从而产生电流。电磁感应式无线充电系统正是利用这一原理来实现能量传输的。

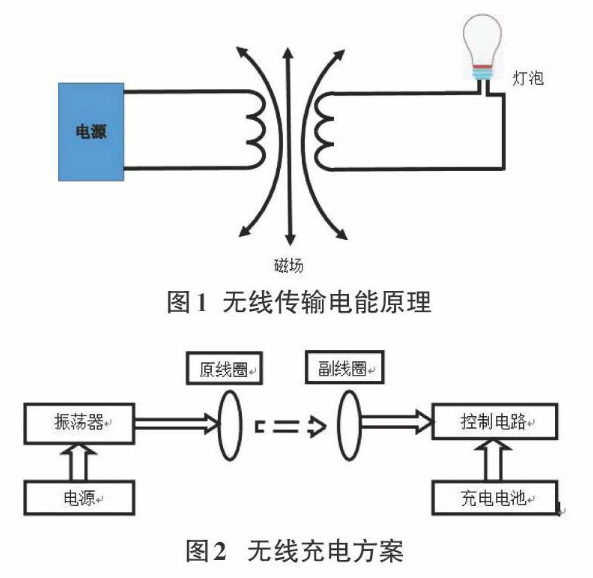

电磁感应式无线充电原理说明图示1

二、电磁感应式无线充电系统的结构

电磁感应式无线充电系统主要由发射端、接收端和传输线圈组成。发射端内置有电源管理芯片、功率放大器、电感等元器件；接收端内置有电源管理芯片、滤波电路、功率放大器等元器件；传输线圈则是电磁感应的关键部件，它是由导体绕成的螺旋形状，可以形成高频交变磁场。

三、电磁感应式无线充电系统的工作过程

1. 充电准备：首先，用户需要为手机或其他电子设备安装支持无线充电的接收端。安装完成后，设备会与发射端建立连接。

2. 能量传输：发射端的电源管理芯片控制输出电压和频率，使传输线圈产生相应的高频交变磁场。当传输线圈靠近接收端时，接收端的磁场检测模块检测到磁场变化，并将信号传递给电源管理芯片。

3. 能量转换：电源管理芯片根据接收到的信号调整输出电压和频率，使传输线圈产生的磁场能够有效激发接收端内部的感应电动势，从而产生电流。

4. 能量反馈：接收端的电流检测模块监测到电流变化，并将信号反馈给电源管理芯片。电源管理芯片根据反馈信号调整输出电压和频率，以优化能量传输效率。

5. 充电完成：当接收端的电池充满时，电源管理芯片会自动断开与发射端的连接，结束充电过程。

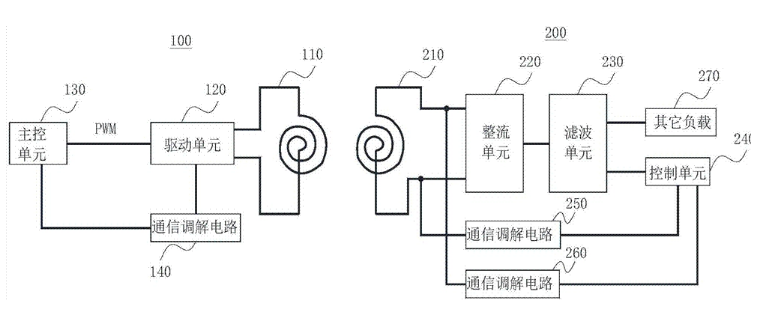

电磁感应式无线充电系统调解电路设计图示
