分享 CP2101 无线充电电路布局布线示例，不容错过！

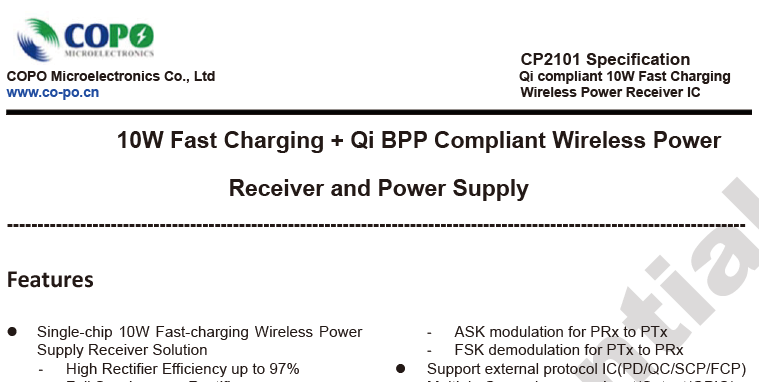

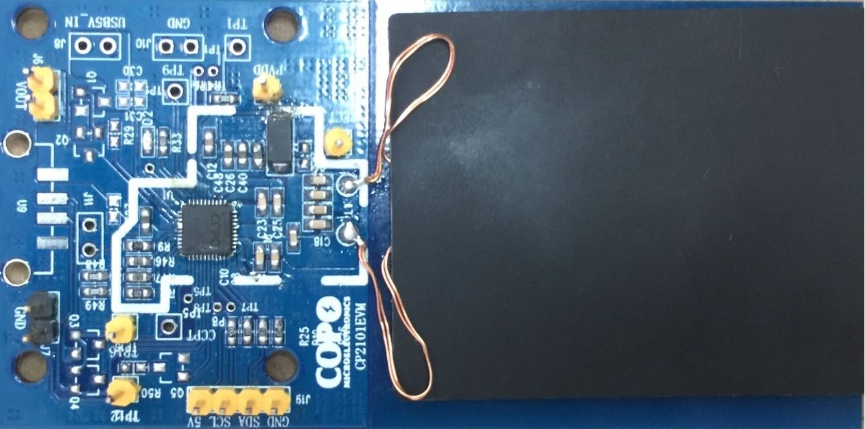

       CP2101无线充电芯片是酷珀微推出的一款10W功率无线充电接收端SOC芯片，集成度非常高，仅需一颗主控芯片搭配极其简单的外围电路设计，即可实现无线充电10W功率9V电压输出，电流根据后端充电管理芯片的需求自动调节，以下是一些 CP2101 无线充电电路布局布线的基本要点和示例参考，但请注意实际的电路设计可能会根据具体的应用场景和需求有所不同：

一. 元件布局方面：

（1）CP2101 芯片放置：

         将 CP2101芯片放置在电路板的中心位置或靠近主要信号传输路径的位置，以便缩短与其他关键元件的连接距离，减少信号传输的延迟和损耗。同时，要避免将芯片放置在电路板的边缘或容易受到机械应力的位置，防止芯片在使用过程中因外力而损坏。

（2）电源元件布局：

         电源相关元件，如滤波电容、电感等，应尽可能靠近 CP2101 的电源引脚放置。例如，在 CP2101 的电源输入引脚附近放置一个较大容量的电解电容（如 100μF）来进行电源的初步滤波，然后再并联一个小容量的陶瓷电容（如 0.1μF）来滤除高频噪声。这样可以有效地减少电源中的纹波和噪声，提高电源的稳定性。

（3）无线充电线圈布局：

         如果无线充电电路中包含充电线圈，要将充电线圈放置在电路板的合适位置，确保与接收端的线圈能够良好地耦合。同时，要避免将充电线圈与其他敏感元件或信号线放置得过于靠近，以免产生电磁干扰。

（4）其他元件布局：

         其他相关的元件，如电阻、电容、二极管等，应根据电路的功能和信号流向进行合理布局。例如，将串联的电阻和电容尽量靠近放置，以便形成一个完整的滤波或分压电路；将二极管的正极和负极按照正确的方向放置，避免接反。

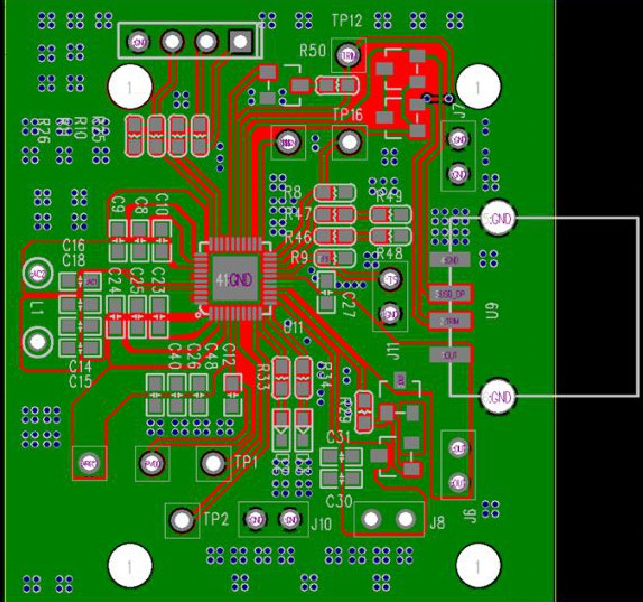

二. 布线方面：

（1）电源线布线：

         电源线应尽量宽且短，以降低线路的电阻和电感，减少电源传输过程中的能量损耗和电压降。同时，要避免电源线与信号线平行布线，以免产生信号干扰。如果无法避免平行布线，应保持电源线和信号线之间的距离足够大，或者在它们之间添加接地的屏蔽层。

（2）信号线布线：

         CP2101 的信号线，如 UART 通信的 TX（发送）线和 RX（接收）线，应采用尽可能短的布线方式，并且要保持线路的走向一致，避免出现交叉和弯曲。信号线的宽度应根据信号的频率和电流大小进行选择，一般来说，高频信号需要更宽的信号线来减少信号的反射和失真。

（3）地线布线：

         地线是电路中非常重要的部分，它为信号提供了回流路径，对于保证电路的稳定性和抗干扰能力至关重要。在布线时，应确保地线的连接牢固、可靠，并且尽量形成一个完整的接地平面。例如，可以在电路板的底层或顶层铺设大面积的铜箔作为地线，然后将各个元件的接地引脚通过过孔或直接焊接的方式连接到地线上。

（4）布线层的选择：

         如果电路板有多层布线，应合理分配不同的信号和电源线路到不同的布线层。一般来说，电源线和地线可以放置在底层，信号线可以放置在顶层或中间层。这样可以减少不同类型线路之间的相互干扰，提高电路的性能。

        总之，在 CP2101 无线充电电路的布局布线过程中，要充分考虑元件的特性、信号的传输要求以及电磁兼容性等因素，通过合理的布局和布线，确保电路的稳定性、可靠性和性能。如果可能的话，可以使用专业的电路设计软件进行模拟和优化，以提高设计的质量和效率。
