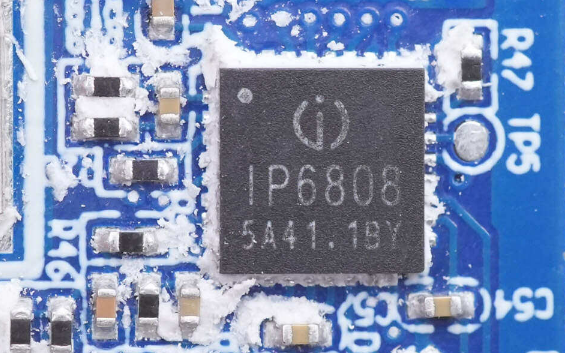

18520818530IP6808是英集芯推出的一款无线充电发射端控制SoC芯片,兼容WPC Qi v1.2 .4标准,支持A11线圈, 支持5W、苹果7.5W 、三星10W充电、最大15W功率输出。以下是一些保证IP6808无线充电稳定性的方法:
1. 电路设计方面:
(1)选择合适的元器件:
- 采样电阻:检测输入电流的采样电阻和线圈电流的采样电阻需使用温度系数好(如 100ppm)、精度为 1%的金属膜电阻。如果采样电阻精度不够或温漂导致阻值偏移,会使电流检测不准确,影响 IP6808 的正常工作。

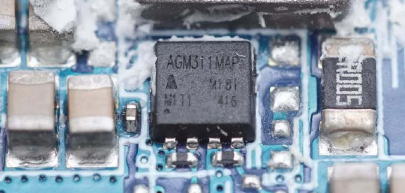

- MOS 管:H 桥应使用功率 NMOS,要求源漏电压 Vds≥20V,持续电流 Id≥3A,导通阻抗 Rds(on)≤15mΩ,以保证电路的正常驱动和功率传输。
- 谐振电容:经过 H 桥驱动后,无线充的发射线圈与谐振电容通过产生谐振来传递能量,所以谐振电容的容值要求精确与稳定(温度特性要好),建议使用 NPO 电容或 CBB 电容,避免使用普通电容,否则会影响传输效率和工作稳定性。
(2)优化布线布局:
- 接地处理:确保 IP6808 引脚和 E-PAD GND PAD 与地平面有良好的连续回流能力,这有助于减少信号干扰和噪声,提高电路的稳定性。
- 敏感信号保护:像 code_det_i 和 code_det_v 这样的敏感信号,需要进行包地保护,并且采样电路应尽量远离开关 MOS,防止开关动作产生的噪声对敏感信号的干扰。
- 减小环路面积:H 桥的输入电容与桥臂上的 NMOS 所组成的环路面积应尽量小,这样可以降低电磁干扰,提高电路的稳定性和抗干扰能力。
2. 电源管理方面:
(1)稳定的电源输入:为 IP6808 提供稳定的电源输入是保证无线充电稳定性的基础。要确保电源的电压和电流在芯片的工作范围内,避免电源波动对充电过程产生影响。如果电源质量较差,可以考虑使用电源滤波电路或稳压电路来提高电源的稳定性。
(2)过热保护设置:IP6808 可以配合外接的 NTC 电阻实现过热保护功能。当 IP6808 检测到 NTC 引脚电压小于 1V 后,就会关闭无线充发射;未使用 NTC 时,应保证 NTC 引脚上拉到 VCC。合理设置过热保护阈值和响应机制,能够有效防止芯片因过热而损坏,保证充电的稳定性。
3. 通信与控制方面:
(1)FOD(异物检测)功能优化:IP6808 支持 FOD 异物检测功能,包括高灵敏静态异物检测和动态 FOD 检测,并且 FOD 参数可调。要根据实际应用场景合理调整 FOD 参数,确保在有异物存在时能够及时准确地检测到,并停止充电,避免因异物引起的能量损耗、发热等问题,从而保证充电的稳定性。
(2)通信协议的正确实现:IP6808 通过 analog ping 检测到无线接收器,并建立与接收端之间的通信后才开始功率传输。在设计中要确保通信协议的正确实现,保证芯片与接收端之间的通信稳定可靠,避免因通信故障导致的充电异常。
4. 产品结构与散热方面:

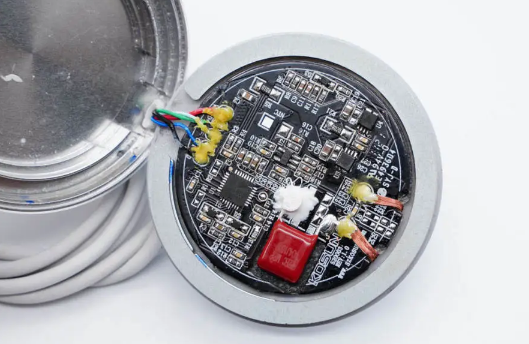

(1)产品结构设计:在产品设计时,要考虑无线充电器的结构对充电稳定性的影响。例如,充电线圈的位置和方向应与接收设备的充电线圈相匹配,以确保能量的高效传输。同时,要保证产品的外壳结构牢固,能够保护内部电路不受外界物理因素的影响。
(2)散热处理:无线充电过程中会产生一定的热量,热量积累可能会影响芯片的性能和充电稳定性。因此,需要合理设计散热结构,如在芯片周围设置散热片、通风孔等,以保证热量能够及时散发出去。
