神奇的无线充加热杯方案IP6808探秘

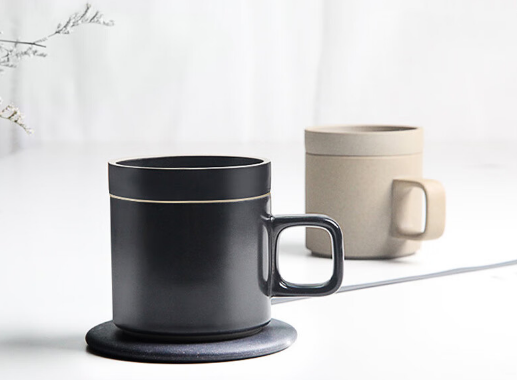

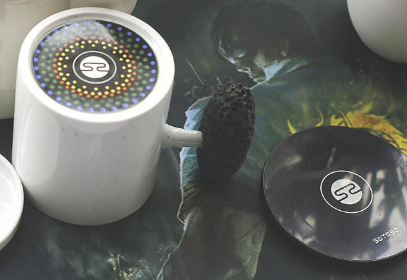

以下是一个无线充加热杯的方案示例，主要包括杯子部分和无线充电器部分：

一、 杯子设计：

（1）杯体：

          选择食品级、耐高温且导热性良好的材质，如不锈钢或高硼硅玻璃等。玻璃材质透明度高，方便观察杯内液体情况；不锈钢材质则更坚固耐用且导热快。杯体的形状和容量可根据市场需求和用户偏好进行设计，一般容量在300-500毫升较为常见。

（2）杯底结构：

           金属导热部件：在杯底嵌入或贴合一个金属导热片，该导热片需与杯体底部紧密接触，以确保热量能够快速传递到杯内液体。常用的金属材料有铁、铜等，其具有良好的导热性能。例如，可以使用铜片作为导热部件，厚度在1-2毫米左右，既能保证导热效果，又不会使杯子过重。

           无线接收模块：在金属导热片下方安装无线接收线圈，用于接收来自无线充电器的能量。接收线圈的匝数、线径等参数需要根据加热功率和传输效率进行选择和优化。一般来说，线圈匝数在 10-20 匝左右，线径在 0.5-1 毫米之间，可以满足大部分的无线充电加热需求。

（3）隔热设计：

          为了防止用户在使用过程中被烫伤，杯子的外壁需要进行隔热处理。可以在杯体与金属导热部件之间添加一层隔热材料，如陶瓷纤维、气凝胶等。这些材料具有良好的隔热性能，能够有效地减少热量的散失，同时也能避免杯体外部温度过高。

（4）杯盖：

          配备一个密封性良好的杯盖，以减少热量的散失和液体的蒸发。杯盖可以采用食品级硅胶或塑料材质，与杯体之间通过螺纹或卡扣等方式进行连接。在杯盖上还可以设计一个透气孔，用于平衡杯内的气压，防止在加热过程中因气压变化而导致杯盖难以打开。

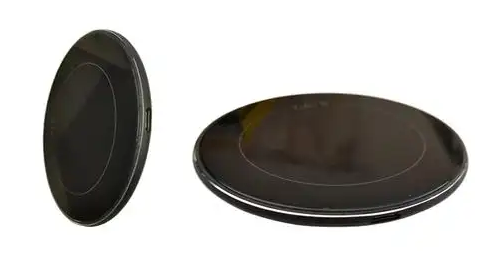

二、无线充电器设计：

（1）外壳：

        使用耐热、绝缘且具有一定机械强度的材料，如塑料或陶瓷等。外壳的形状和尺寸应与杯子相匹配，确保杯子能够稳定地放置在充电器上。同时，外壳的设计要考虑到散热问题，可以在外壳上设置散热孔或散热片，以提高充电器的散热性能。

（2）线圈与控制电路：

         发射线圈：在充电器内部安装一个与杯子底部的接收线圈相匹配的发射线圈，用于产生交变磁场，向杯子传输能量。发射线圈的参数要与接收线圈相匹配，以确保能量的传输效率和稳定性。

          控制电路：包括电源管理模块、功率控制模块、温度监测模块等。电源管理模块用于将外部电源转换为适合充电器工作的电压和电流；功率控制模块用于控制发射线圈的输出功率，根据杯子内液体的温度和用户设定的温度自动调节加热功率；温度监测模块则通过在充电器上安装温度传感器或利用杯子反馈的信息，实时监测杯子的温度，防止温度过高或过低。

（3）接口与电源：

          配备一个电源接口，用于连接外部电源适配器。电源适配器的输出电压和电流要满足充电器的工作需求，一般来说，输出电压在 5-12 伏之间，输出电流在 1-2 安培左右。为了提高充电器的通用性，可以采用 USB 接口或其他常见的电源接口类型。

三、控制与安全机制：

（1）温度控制：

          在杯子和充电器中分别设置温度传感器，实时监测杯子内液体的温度。当温度低于用户设定的最低温度时，充电器自动启动加热功能；当温度达到用户设定的最高温度时，充电器停止加热，保持杯子内液体的温度在一个稳定的范围内。例如，用户可以将杯子的恒温温度设定为 55℃，当温度传感器检测到杯子内液体温度低于 55℃时，充电器开始加热；当温度达到 55℃时，充电器停止加热。

（2）异物检测：

          充电器具备异物检测功能，当充电器上放置了除杯子以外的其他物体时，充电器能够自动识别并停止工作，以防止因误加热其他物体而导致安全事故。

- 过压、过流保护：在充电器的电路中设置过压、过流保护装置，当输入电压或电流超过设定的安全范围时，充电器自动切断电源，保护杯子和充电器的安全。

（3）定时功能：

          用户可以根据自己的需求设置加热时间，当加热时间达到设定值时，充电器自动停止加热。例如，用户可以设置加热时间为 30 分钟，在 30 分钟后充电器自动停止工作，避免长时间加热导致能源浪费或杯子损坏。

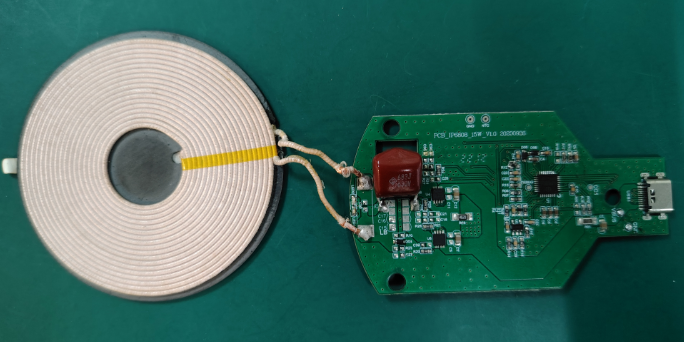

         英集芯IP6808芯片可定制设计无线充加热杯方案，具备上述加热杯对于无线充电的相关技术标准要求，诺芯盛可提供无线充方案设计及PCBA模块，有兴趣的朋友可联系试样。
