在当今这个科技日新月异的时代，无线充电技术以其便捷性、通用性和新颖性，逐渐成为现代电子产品中的一项重要功能。本文将深入解析无线充电线圈的工作原理，从基本构成、工作原理、发射与接收模块设计等多个方面进行系统化的阐述，带领读者领略这一技术的奥秘。

#### 一、无线充电系统的基本构成

无线充电系统主要由两大部分构成：发射端（TX）和接收端（RX）。发射端负责产生并发送能量，而接收端则负责接收并转化能量，为设备充电。具体如下：

1. **发射端**

- **直流电源**：作为能量来源，通常由电网电源转换而来，典型的USB接口输出为5V直流电。

- **振荡电路**：将直流电转换为高频交流电，频率范围通常为110KHz至205KHz，用于生成变化磁场。

- **发射线圈**：扁平螺旋线圈，通过高频交流电产生磁场，将能量传输至接收端。

- **控制与反馈电路**：确保系统稳定工作和效率优化。

2. **接收端**

- **接收线圈**：与发射线圈匹配，捕捉来自发射端的磁场并产生交流电。

- **整流电路**：将接收线圈产生的高频交流电转换为直流电，以供设备电池充电。

- **充电管理电路**：调节电流电压，确保为设备提供稳定的充电输出。

#### 二、无线充电的工作原理

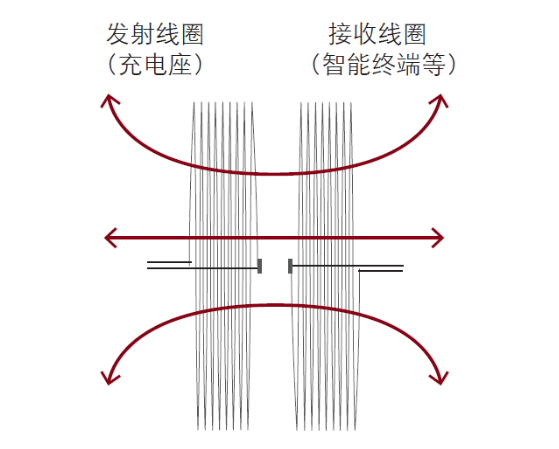

无线充电主要依赖于电磁感应原理，当交流电通过发射线圈时产生磁场，该磁场被接收线圈捕捉并再次转化为电能。具体步骤如下：

1. **电磁感应**：发射线圈中的高频交流电产生交变磁场，接收线圈在该磁场中感应出电动势。

2. **能量转换**：接收到的交变磁场在接收线圈中转化为交流电，经整流电路转换为直流电，为设备充电。

3. **控制与反馈**：通过控制与反馈电路，系统能自动调整发射端的功率输出，以适应不同设备的充电需求，同时确保系统的整体稳定性和安全性。

#### 三、发射电路模块详解

1. **振荡器与滤波器**：产生高频方波信号，并通过低通滤波器滤除高频杂波，确保输出稳定的正弦波。

2. **谐振与功放**：由电感和电容组成的谐振回路提高电能传输效率，功率放大器则提升传输功率。

#### 四、接收电路模块详解

1. **接收线圈与滤波**：与电容组成并联谐振回路，匹配发射频率提高效率，滤波电路保证输出稳定。

2. **整流与调节电路**：包含全波整流器，将交流转化为直流，充电管理IC负责调节电流电压，确保设备安全高效充电。

#### 五、常见设计方案及其分析

市面上常见的无线充电设计方案包括Qi标准方案、PMA标准方案和A4WP标准方案等。其中，Qi标准以其高兼容性、安全性强和应用广泛等特点，成为当前最为普及的无线充电标准。此外，还有各类兼容以上标准的第三方方案，这些方案通常成本较低，但在稳定性和效率上可能有所欠缺。

#### 六、无线充电的优点与挑战

无线充电技术无疑为我们带来了诸多便利，但其在发展过程中也面临着一些挑战。一方面，其便捷性、通用性和新颖性使得应用范围广泛；另一方面，转换效率、成本控制和标准化问题仍需进一步解决。特别是随着设备的增多，如何实现多设备同时充电且保证效率，是当前研究的重点之一。

综上所述，无线充电技术以其独特的优势正逐步改变我们的生活。随着科技的进步和标准的完善，相信未来这一技术将为更多电子设备带来更加便捷、高效的充电体验。而对于消费者而言，了解无线充电原理有助于更好地选择和使用相关设备，享受科技带来的便利与快捷
