华为无线充电器电路板图解

## 一、背景与意义

华为作为全球领先的通信和智能设备供应商，其创新技术不仅局限于手机和网络设备。在配件领域，华为的无线充电器凭借高功率、快速充电和高效散热等优势，成为市场上备受瞩目的产品。本文将详细解析华为某型号无线充电器的电路板设计，揭示其在技术和工程实现上的亮点。

### 1.发展历程

华为无线充电技术自推出以来，经历了多个版本的迭代，从最初的低功率到现在的高功率快速无线充电解决方案，不断优化电磁兼容性、散热性能和充电效率。

### 2.市场地位

华为无线充电器在市场上以其高效率和稳定性能赢得了广泛的用户认可，特别是在兼容多种快充协议上表现出色，使其在全球配件市场中占据了重要的位置。

## 二、电路板拆解

为了深入了解华为无线充电器的内部结构，我们先从拆解开始。

### 1.安全注意事项

在拆解电子设备时，必须注意安全，避免静电和短路对电子元件造成损害。建议使用专业的工具和防护措施。

### 2.拆解步骤

- **分离外壳**：打开无线充电器的外壳，注意不要损坏内部电路和连接线缆。

- **记录内部布局**：在拆解过程中，记录每个部件的位置和连接方式，方便后续组装和理解其工作原理。

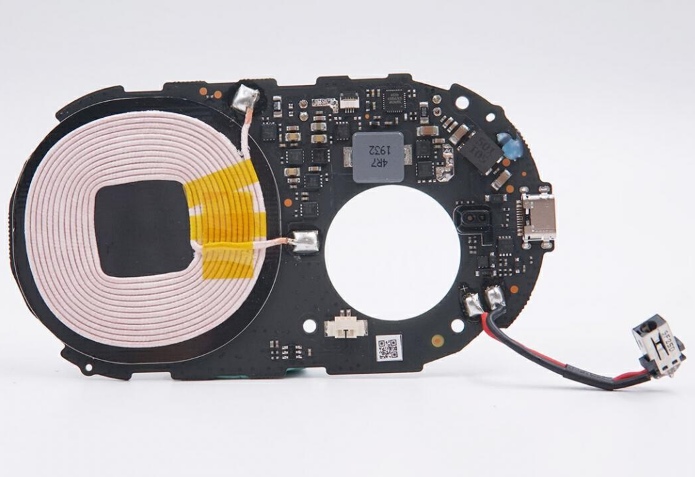

## 三、电路板组件详解

### 1.主控芯片

华为最新款27W超级快充无线充电器采用了易冲半导体的CPS7101高效、符合Qi标准的磁感应无线充电发射器SOC单芯片方案。该芯片集成了电源控制器、微控制器、稳压器、异物检测（FOD）和全桥驱动器等功能。

### 2.线圈与隔磁片

无线充电线圈是能量传输的核心部件，华为采用纯铜绕制的线圈，具有更好的导电性和耐用性。隔磁片通常由铁氧体材料制成，用于提高磁场效率。

### 3.控制与驱动电路分析

- **控制芯片**：如CPS710x系列，支持动态调节电流和电压，确保稳定高效的无线充电。

- **驱动电路**：包括MOS管等元器件，负责转换和传输电能，保证充电过程的稳定性和效率。

### 4.散热设计

为了解决大功率充电过程中产生的热量问题，华为无线充电器内置了一个离心风扇。通过风扇加速空气流通，降低温度。

#### a.风扇设计特点

- **位置**：风扇通常置于电路板上方或侧面，以吸入冷空气并吹出热空气。

- **供电与控制**：通过PWM信号控制风扇速度，根据温度传感器的反馈动态调整。

#### b.散热材料

除了风扇外，一些关键部位还使用了导热硅胶垫片或石墨散热膜，进一步提升散热效果。

## 四、电路板工作原理

### 1.充电过程简述

当手机放置在无线充电器上时，充电器通过电磁场向手机传输电能。控制芯片监测整个过程中的各项参数，如电压、电流以及异物检测等，确保安全高效地完成充电。

### 2.各模块交互说明

- **识别阶段**：手机与充电器建立通信连接确认最佳充电模式。

- **能量传输阶段**：主控芯片控制初级线圈产生交变磁场，次级线圈感应到磁场后产生电流为电池充电。

- **监控阶段**：实时监测温湿度变化，并做出相应调整以保证充电效率。

## 五、技术亮点与创新点

### 1.高效充电技术解读

华为无线充电器采用了最新的快速充电标准，支持高达50W甚至更高的充电功率，大大缩短了充电时间。同时，通过优化电路设计和采用高效能转换技术，减少了能量损耗。

### 2.多重保护机制分析

为了确保用户安全，华为在其无线充电器中加入了许多保护措施：

- **过温保护**：内置温度传感器监测温度变化，一旦超出安全范围立即降低功率或停止工作。

- **异物检测**：利用FOD功能检测是否有金属物体置于线圈之间导致异常发热等问题。

- **电磁兼容设计**：采用屏蔽层减少电磁干扰的影响。

### 3.未来发展趋势展望

随着技术的不断进步，未来的无线充电技术将朝着更高效率、更智能化方向发展。例如，通过AI算法自动调整充电策略以适应不同场景需求；或者开发新型材料和技术进一步提高能量转换率等。此外，反向无线充电技术也可能成为未来一个重要的研究方向之一。

## 六、常见问题与解答

### 1.兼容性问题解答

许多用户关心华为无线充电器是否支持其他品牌的手机。实际上，只要符合Qi标准认证的设备都可以使用华为无线充电器进行充电，但最佳体验通常是在搭配华为自家设备时获得。

### 2.故障排查指南

如果遇到无法正常工作的情况，可以尝试以下方法：

- **检查电源连接**：确保所有接口都插紧无误。

- **清洁接触面**：有时候灰尘或杂物会影响电磁感应效果。

- **重置设备**：断开电源后重新连接试试能否解决问题。

### 3.使用与保养小贴士

- 定期清理无线充电器表面保持通风良好。

- 避免将充电器放置在潮湿环境中以防短路损坏。

- 当不使用时请拔掉电源插头节省能源消耗。
