无线充电器线圈原理图

在当今科技日新月异的时代，无线充电技术已悄然成为我们生活中不可或缺的一部分。从智能手机到电动汽车，无线充电正以其便捷、高效的特点，逐渐改变着我们的充电方式。那么，这项神奇技术背后的原理究竟是什么呢？今天，我们就来深入探讨一下无线充电器线圈的原理图及其工作机制。

一、无线充电的基本原理：电磁感应

无线充电主要依赖于电磁感应原理。简单来说，就是通过一个发射线圈产生磁场，当另一个接收线圈靠近时，这个磁场就会在接收线圈中产生电流，从而实现电能的传输。这一过程与我们日常使用的变压器有些相似，都是基于电磁感应原理，只是无线充电不需要物理连接，更加便捷和安全。

二、无线充电器线圈的构成

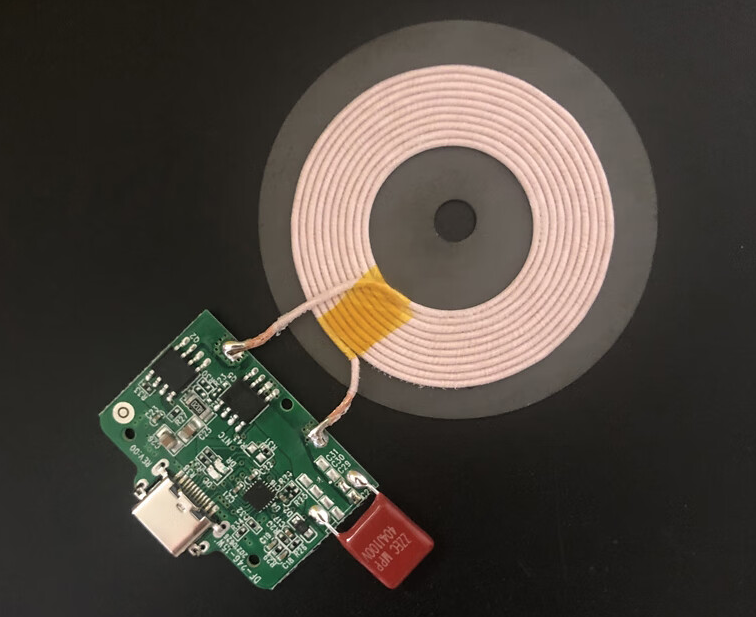

1. 发射线圈（初级线圈）

发射线圈是无线充电系统中的关键部件之一。它通常由导电性能良好的金属导线绕制而成，如铜或铝等。当交流电通过发射线圈时，会在其周围产生交变磁场。这个交变磁场的强度与线圈的匝数、电流大小以及频率等因素有关。在设计发射线圈时，需要考虑到这些因素，以优化磁场的产生和传输效率。

为了提高发射线圈的效率，通常还会采用一些特殊的设计，如多层绕制、利兹线绕制等。这些设计可以减小线圈的电阻和电感，提高磁场的均匀性和稳定性。

2. 接收线圈（次级线圈）

接收线圈是无线充电系统中的另一个关键部件。它也是由导电金属导线绕制而成，并放置在需要充电的设备内部。当接收线圈处于发射线圈产生的磁场中时，磁场中的磁力线会穿过接收线圈，并在其内部产生感应电动势和感应电流。这个过程与发电机中的电磁感应原理相似。

接收线圈的设计也需要考虑到多种因素，如线圈的尺寸、匝数、材料等。这些因素都会影响接收线圈的感应电动势和感应电流的大小，从而直接影响到充电效率和速度。

三、无线充电的工作过程

1. 能量转换

无线充电系统首先将市电转换为直流电，然后通过高频逆变器将直流电转换为高频交流电。这个高频交流电会被输入到发射线圈中，产生交变磁场。这个过程涉及到多次能量转换，包括AC/DC转换、DC/AC转换等。这些转换过程需要高效的电源管理模块和逆变电路来确保能量的损失最小化。

2. 耦合与传输

当接收线圈靠近发射线圈时，两者之间会形成一个磁场耦合区域。在这个区域内，磁场的能量会被有效地传递到接收线圈中。这种耦合方式称为磁耦合，它是无线充电技术的核心所在。为了提高耦合效率，通常会采用高Q值的谐振电路来减小损耗并提高效率。

3. 接收与转换

接收线圈接收到磁场能量后，会在其内部产生感应电动势和感应电流。这个感应电流通常是交流电的形式，因此需要通过整流电路将其转换为直流电才能为设备充电。这个过程涉及到AC/DC转换和稳压等步骤，以确保输出稳定的直流电供设备使用。

四、无线充电器线圈的性能优化

为了提高无线充电器的效率和性能，工程师们通常会采取一系列优化措施。例如：

1. 优化线圈设计

通过调整线圈的匝数、尺寸、形状以及材料等参数，可以优化磁场的分布和强度，从而提高传输效率。

2. 采用高品质材料

选择导电性能好、电阻小的材料来制作线圈，可以减少能量损失并提高效率。

3. 引入屏蔽技术

为了减少外界干扰对无线充电系统的影响，通常会在发射线圈和接收线圈周围引入屏蔽层。这些屏蔽层可以有效地阻挡外界磁场和电磁波的干扰，提高系统的稳定性和可靠性。

4. 智能控制与管理

通过引入智能控制芯片和管理软件，可以实现对无线充电系统的精确控制和管理。这包括对充电过程的监控、故障检测以及安全防护等功能，以确保用户的使用体验和安全。

无线充电器线圈的原理图及其工作机制是一个复杂而精密的过程。它涉及到电磁感应原理、高频逆变技术、磁耦合技术以及智能控制等多个方面。通过不断的技术创新和优化设计，无线充电技术将会越来越成熟和完善，为我们的生活带来更多便利和惊喜。
