无线充电电路板原理图

返回列表 来源:无线充方案 发布日期: 2025-04-16

无线充电技术正逐渐成为现代电子设备中不可或缺的一部分,从智能手机到电动牙刷,其应用场景日益广泛。那么,一块无线充电电路板是如何工作的?它的核心原理图又包含哪些关键部分?本文将深入解析无线充电电路的设计原理,并通过场景化比喻帮助读者理解这一技术背后的奥秘。

电磁感应:无线充电的基石

无线充电的核心原理是电磁感应,类似于变压器的运作方式。发送端(充电板)和接收端(设备)各有一个线圈,发送端线圈通过有线电源产生交变磁场,接收端线圈感应到这个磁场后转化为电流,从而为设备供电。这一过程就像两个隔空对话的“磁力喇叭”:发送端“喊出”电磁波,接收端“听到”后将其转为电能。麻省理工学院的研究团队曾演示过一米距离内为60瓦灯泡无线供电,效率高达75%,证明了这一技术的可行性。

典型电路图解析:以IP6808为例

手机无线充电方案中,IP6808是一款广泛使用的发射端控制芯片,兼容WPC Qi v1.2标准。其原理图通常包含以下模块:

  1. 功率转换部分:将直流电转换为高频交流电,驱动发射线圈。这好比将平静的湖水(直流电)搅动成波浪(交流电),为磁场生成提供能量。

  2. 控制与调制电路:芯片通过检测接收端反馈(如负载变化)动态调整输出功率,确保高效传输。类似“智能水龙头”,根据杯子大小自动调节水流。

  3. 保护电路:包括过压、过流和温度保护,防止设备损坏。如同电路板的“保险丝卫士”,在异常时及时切断电源。

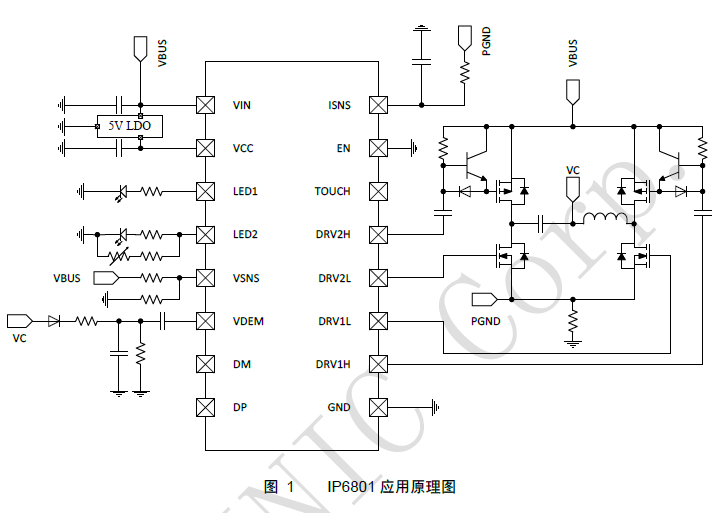

无线充电电路板原理图

设计挑战与创新方案

无线充电电路设计需平衡效率、发热和兼容性。例如,线圈的布局直接影响磁场分布——若发送端和接收端线圈未对齐,效率可能骤降,就像错位的齿轮无法有效啮合。近年来,研究者通过全集成充电系统(如51单片机方案)优化控制逻辑,或采用多线圈阵列扩大有效充电区域,类似“磁力地毯”覆盖更大面积。

应用场景与技术演进

从手机到智能车,无线充电电路的设计差异显著。手机充电器追求轻薄,功率通常在5-15瓦;而电动牙刷等小型设备则侧重防水和微型化设计。大功率无线充电(如电动汽车)需解决散热和远距离传输问题,技术难度堪比“隔空送电”。未来,谐振式无线充电可能突破距离限制,实现“房间级”供电网络。

总结与展望

无线充电电路板的原理图虽复杂,但其本质是电磁世界的一场精密对话。随着芯片集成度提升(如IP6808的升级版本)和新材料应用,未来无线充电或像Wi-Fi一样无处不在。对于普通用户而言,理解这些技术细节不仅能避免“放错位置充不上电”的尴尬,更能感受到科技如何悄无声息地改变生活。
