15W无线充方案英集芯IP6821是一款高集成度,符合WPC qi标准的无线充电发射控制芯片。IP6821芯片内部集成集2P2N H桥驱动模块、ASK通讯解调模块、适配器快充Sink协议等必要的无线充电资源,支持BPP、PPDE、EPP协议、异物检测灵敏度、指示灯等功能定制。IP6821采用SOP16封装。
15W无线充方案英集芯IP6821产品特性:
(一)符合WPC qi标准
(1)支持BPP、PPDE、EPP协议
(二)集成2P2N H桥驱动
(1)外配全桥功率MOS
(2)支持5W~15W充电
(三)集成ASK通讯解调模块
(四)集成DP&DM、PD快充
(1)支持DP/DM引脚申请适配器快充
(2)支持PD3.0快充协议
(3)快充电压支持5V/9V/12V档位
(五)集成MTP ROM,支持固件升级
(六)内置完善的保护措施
(1)支持空载和带载异物检测
(2)支持NTC温度检测
(3)支持线圈电压最大振幅限制
(4)支持输入过压/欠压/过流保护
15W无线充方案英集芯IP6821芯片充电指示灯
英集芯IP6821支持用户自定义充电指示灯(需要使用原厂提供的PC上位机),将固件导入到上位机软件,
在软件界面上配置指示灯效果,导出新的固件即可得到所需的指示灯效果。
注:只有LED2(PIN7)支持呼吸灯模式。

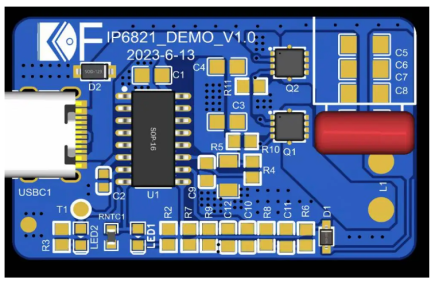

15W无线充方案英集芯IP6821单线圈典型应用原理图设计参考

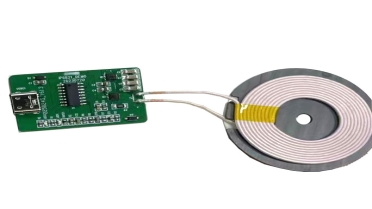

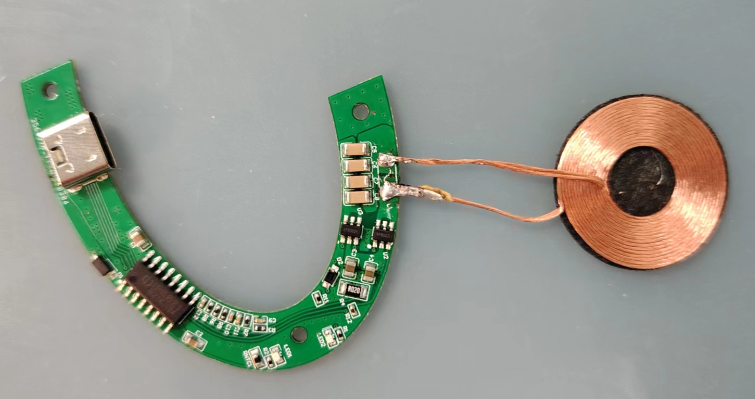

采用英集芯IP6821无线充电发射主控芯片,由于集成度较高,只需外挂MOS(可选择N+P 耐压20V 封装sot23-6的MOS)低成本即可实现符合QI标准,兼容苹果、三星、华为手机最大15W功率无线充电发射板产品,堪比1元单片机方案,性价比非常高,有需要的朋友可联系诺芯盛科技获取IP6821无线充方案的相关demo资料、芯片样品、测试板等。
