5W无线充发射方案英集芯IP6825是一款无线充电发射端控制SoC芯片，兼容WPC Qi最新标准，支持A11或A11a线圈，支持5W充电。集成全桥驱动电路和功率MOS，集成电压&电流两路ASK 通讯解调模块；方案集成度高，可显著降低方案尺寸和BOM成本。

5W无线充发射方案英集芯IP6825特性：

（一）兼容WPC标准

（二）支持5W应用

（三）支持FOD异物检测功能

（1）高灵敏静态异物检测

（2）支持动态FOD检测

（四）低功耗、高效率

（1）静态电流4mA

（2）低功耗自动检测

（3）实测系统充电效率高达78%

（五）自适应充电电流调节（DPM）

（1）兼容市面上所有适配器

（2）支持低至5V 500mA的充电器

（六）BOM极简

（1）集成NMOS 全桥驱动和全桥功率MOS

（2）集成内部电压解调

（3）集成内部电流解调

（七）多重保护、高可靠性

（1）输入过压、过流保护

（2）NTC 过温保护

（3）ESD 4KV

（4）输入耐压高达16V

（八）状态指示

（1）最多支持2 路LED 灯显

（2）各种充电状态指示

（九）固件升级

（1）OTP存储器

（2）支持单次烧录

（十）兼容NPO电容和CBB电容

（十一）封装3mm × 3mm 0.5pitch QFN16

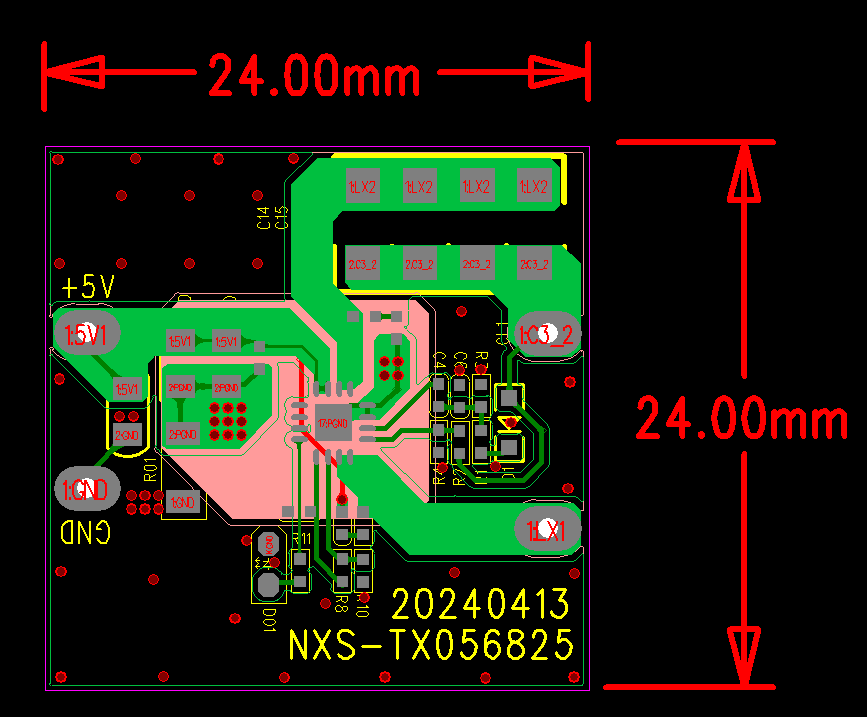

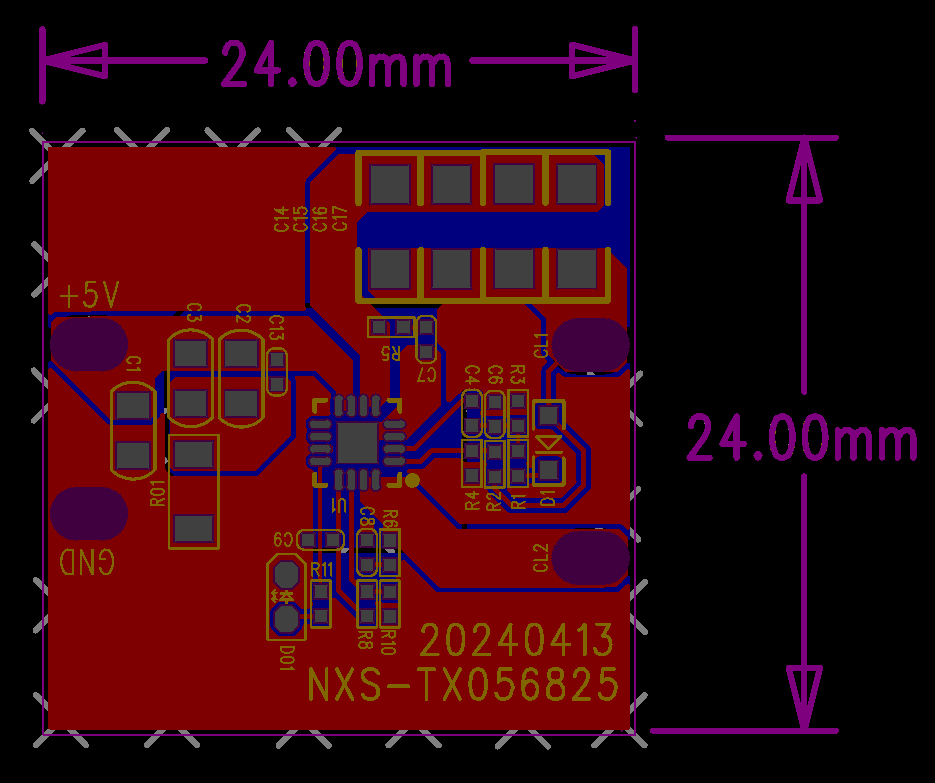

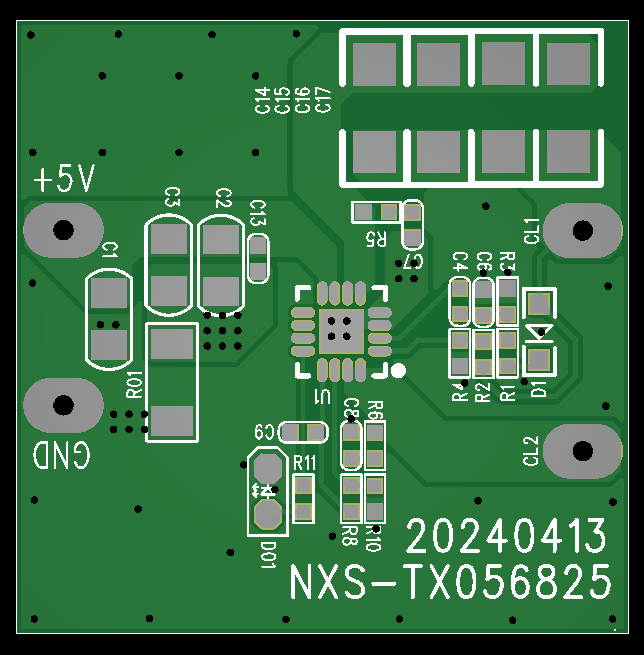

基于5W无线充发射方案英集芯IP6825设计的PCB板示意图：

5W无线充发射方案英集芯IP6825贴片要求说明：

工艺要求：

      （1）FR4（2层板）

      （2）板厚1.0MM

      （3）铜厚1盎司

      （4）绿油白字

      （5）过孔盖油

      （6）无铅喷锡

5W无线充发射方案英集芯IP6825的保护设置FOD参数调整：

        （1）IP6825支持静态FOD异物检测和动态FOD异物检测；

        （2）静态FOD是指在没有无线充电时，能检测到线圈上的异物；

        （3）动态FOD是指正在无线充电时，能检测到线圈上的异物；

5W无线充发射方案英集芯IP6825特殊输入电压过低时的DPM功能说明：

         针对供电能力不足的USB电源，具有动态功率管理功能，可保持充电状态不中断。当系统检测到输入电压低于4.2V时，启动DPM 功能，减少发射功率并保持。当输入电压回复到4.4V以上，且输入电流比进入DPM时减小200mA后，系统退出DPM状态。
