IP6806是英集芯推出的一款无线充电发射端控制 SoC 芯片，相关信息如下：

ip6806芯片基本特点：

（1）高集成度：

           兼容 WPC QI v1.2.4 最新标准，内部集成全桥功率 MOS 电路和电压&电流两路 ASK 通讯解调模块，极大地降低了方案尺寸和 BOM 成本。外围仅需 14 个无源器件，整个 PCB 设计较为简洁，能有效精简生产测试流程，降低开发难度和成本，便于产品快速开发、生产和上市销售。

（2）充电功率支持：

           支持 A11 线圈，支持 5W、苹果 7.5W、三星 10W 充电。最高支持 10W 无线快充，通过定制程序亦可给苹果手表充电。

（3）功能丰富：

           通过 Analog Ping 检测到无线接收器，并建立与接收端之间的通信后开始功率传输；解码从接收器发送的通信数据包，然后用 PID 算法来改变振荡频率从而调整线圈上的输出功率；当接收器上的电池充满电时，会终止电力传输。

（4）应用范围广：

           应用产品包括背夹、无线充电底座、车载无线充电设备等。

ip6806芯片应用电路相关信息：

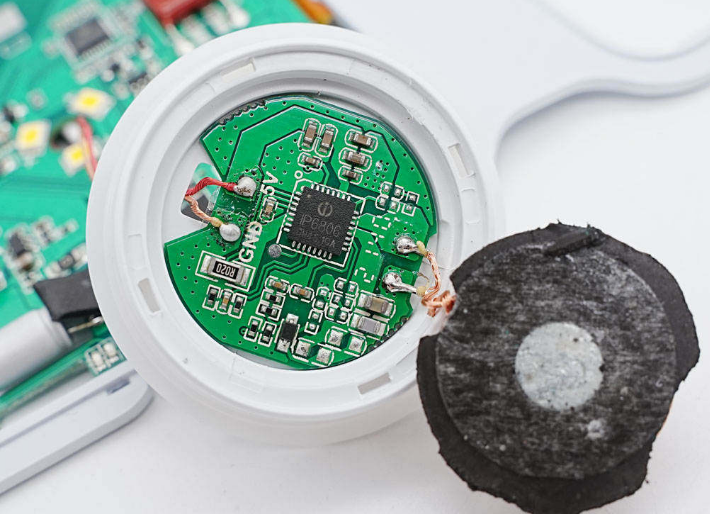

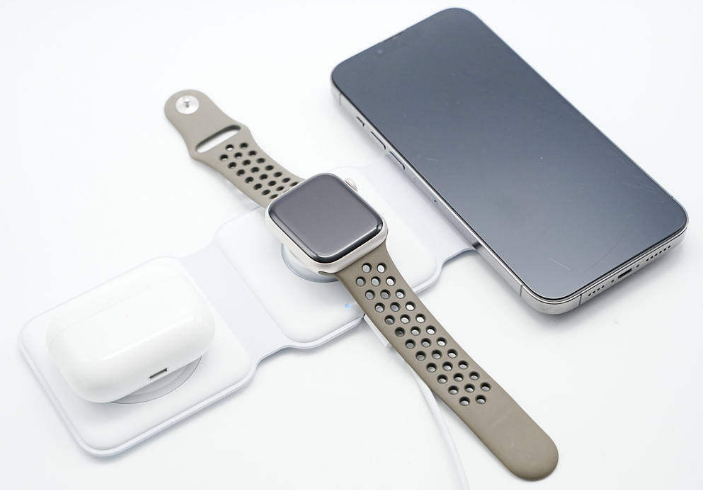

       奥缔格多功能桌面磁吸充电器：奥缔格推出的一款折叠式三合一无线充电器，支持磁吸无线充电功能，同时支持三个设备无线充电，可为耳机、手表以及手机同时充电，满足苹果全家桶使用需求。这款充电器内置两路英集芯高集成无线充电芯片，其中一路就是 IP6806，内置无线充电主控和全桥 MOS 管，单芯片即可满足最高 10W 的无线充电输出。
