一、qi标准3W无线充接收S1002芯片简述：

S1002是一款高集成度、高效率，符合WPC Qi标准的无线充电接收芯片。芯片内部集成高效同步整流电路、功率输出电路，反向保护电路，极低的热损耗，好的应用体验。内部集成的动态整流电压控制，有效提升了芯片的瞬态响应及系统效率。

S1002采用QFN16（3mm*3mm）极小封装，配合外围精简的应用电路，极大的节省了PCB占板面积，可以方便的集成到空间紧凑的产品里。同时，该芯片进行了整体阻抗优化，大大降低了芯片本身的发热，提升了小空间产品应用的充电性能。另外，该芯片可以通过外围电阻改变输出电压，提高芯片的应用灵活性，同时设计上保证并不会带来芯片额外的热量。

S1002在设计上针对小线圈、不规则线圈应用做了优化，增强了对各类线圈的支持，进而提升了客户关心的自由度体验。

二、qi标准3W无线充接收S1002芯片特性：

1、高集成度单芯片无线充电接收方案

      （1）符合WPC Qi BPP控制标准

      （2）内置高效同步整流电路

1、动态整流电压控制

      （1）增强瞬态性能

      （2）优化带载效率

3、极简外围电路, 应用简单, 低成本

4、专门针对小线圈和不规则线圈进行优化，增强线圈兼容性

5、支持18V过压保护

6、完善的过温、过压及过流保护

7、超低反向漏电流

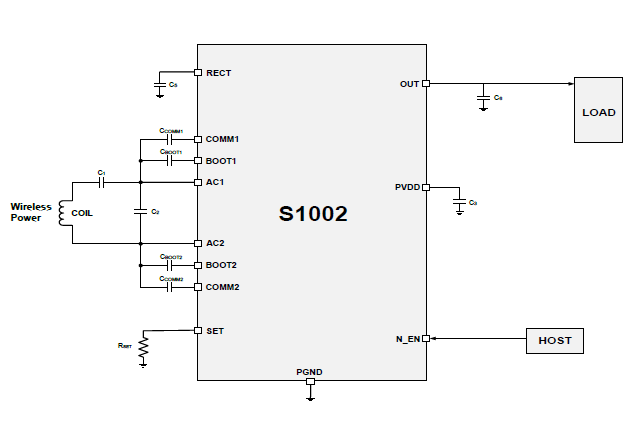

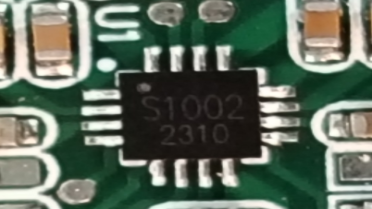

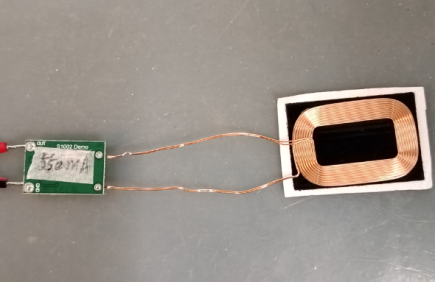

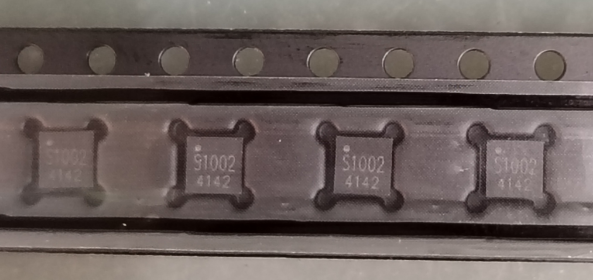

8、QFN16封装（3mm*3mm）

三、qi标准3W无线充接收S1002芯片应用场景：

1、TWS 耳机、鼠标

2、智能穿戴产品

3、助听器等健康医疗设备

4、各类低功耗手持设备

5、与 WPC Qi 标准兼容的无线充电接收设备
